Das Tutorial zeigt Dampfkraftprozesse unter Verwendung von Holz als Brennstoff. In der Simulation der Varianten 1 und 2 wird die chemische Zusammensetzung des Brennstoffs berücksichtigt. Dadurch wird in den Komponenten eine stöchiometrische Verbrennung berechnet, und es fallen Zu- und Abluftströme an. Wetterdaten sind nicht hinterlegt. Der Zins- und Steuersatz wurden auf 0 gesetzt.

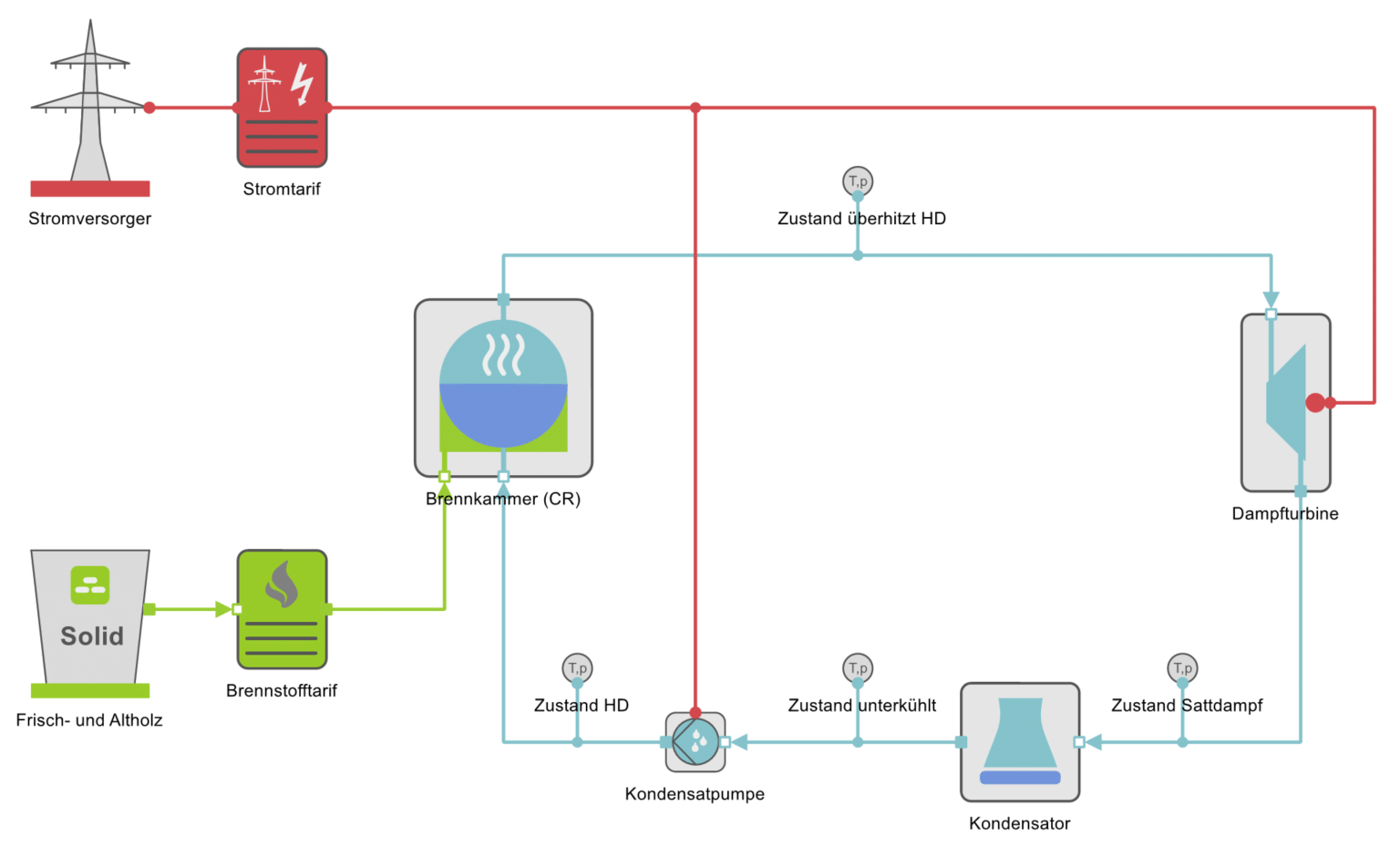

Referenzfall: einfacher Dampfkraftprozess
Der Referenzfall enthält einen einfachen Dampfkraftprozess zur Stromerzeugung. Die vier Zustandsänderungen werden mit den entsprechenden Komponenten abgebildet:
1. Adiabate Expansion,
2. Isobare Kondensation,
3. Adiabate Druckerhöhung und
4. Isobare Wärmezufuhr.

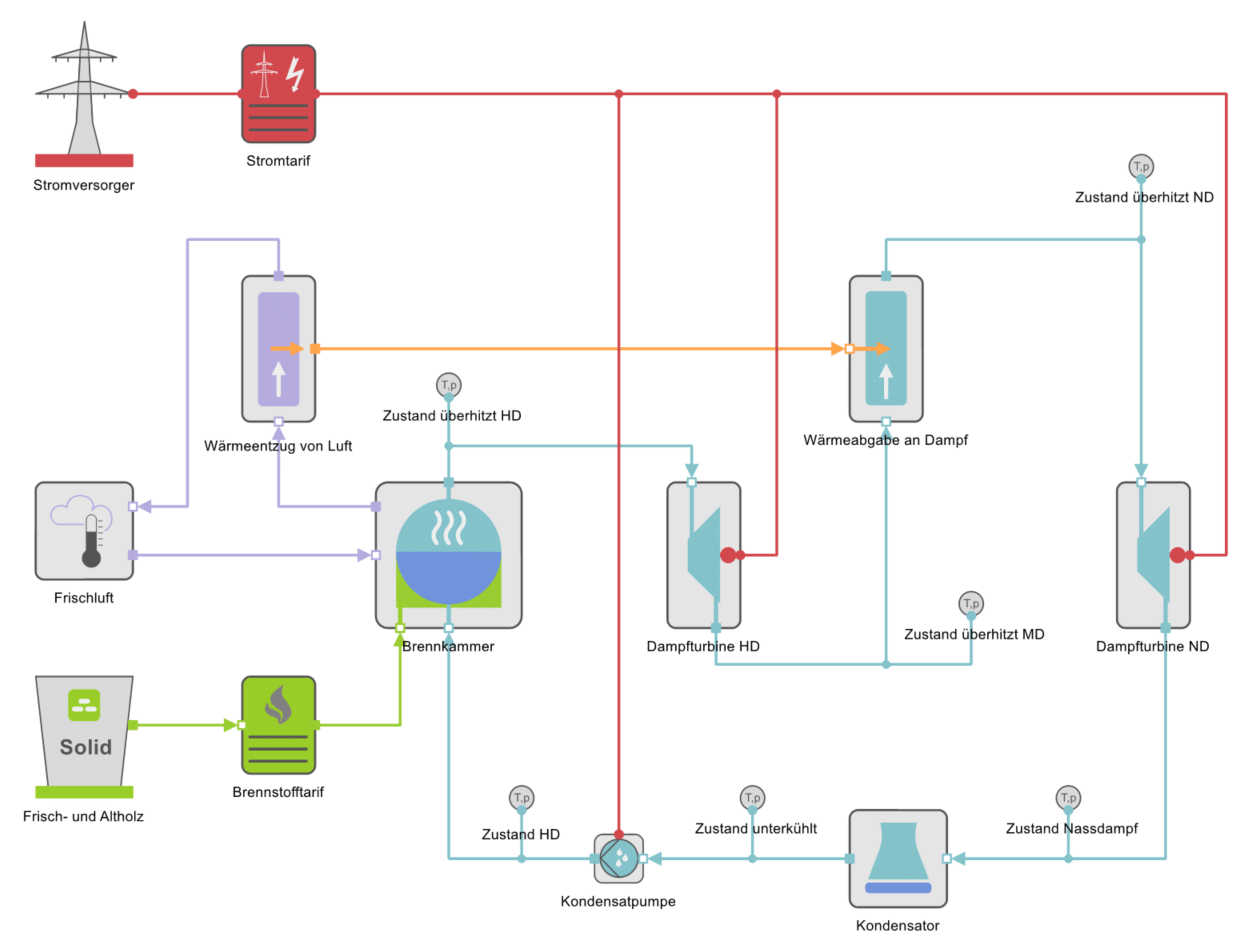

Variante 1 mit Zwischenüberhitzung
In der ersten Variante wird eine Zwischenüberhitzung mit mittlerem Druckniveau umgesetzt. Dazu wird Wärme aus dem Abgas des Dampferzeugers genutzt.

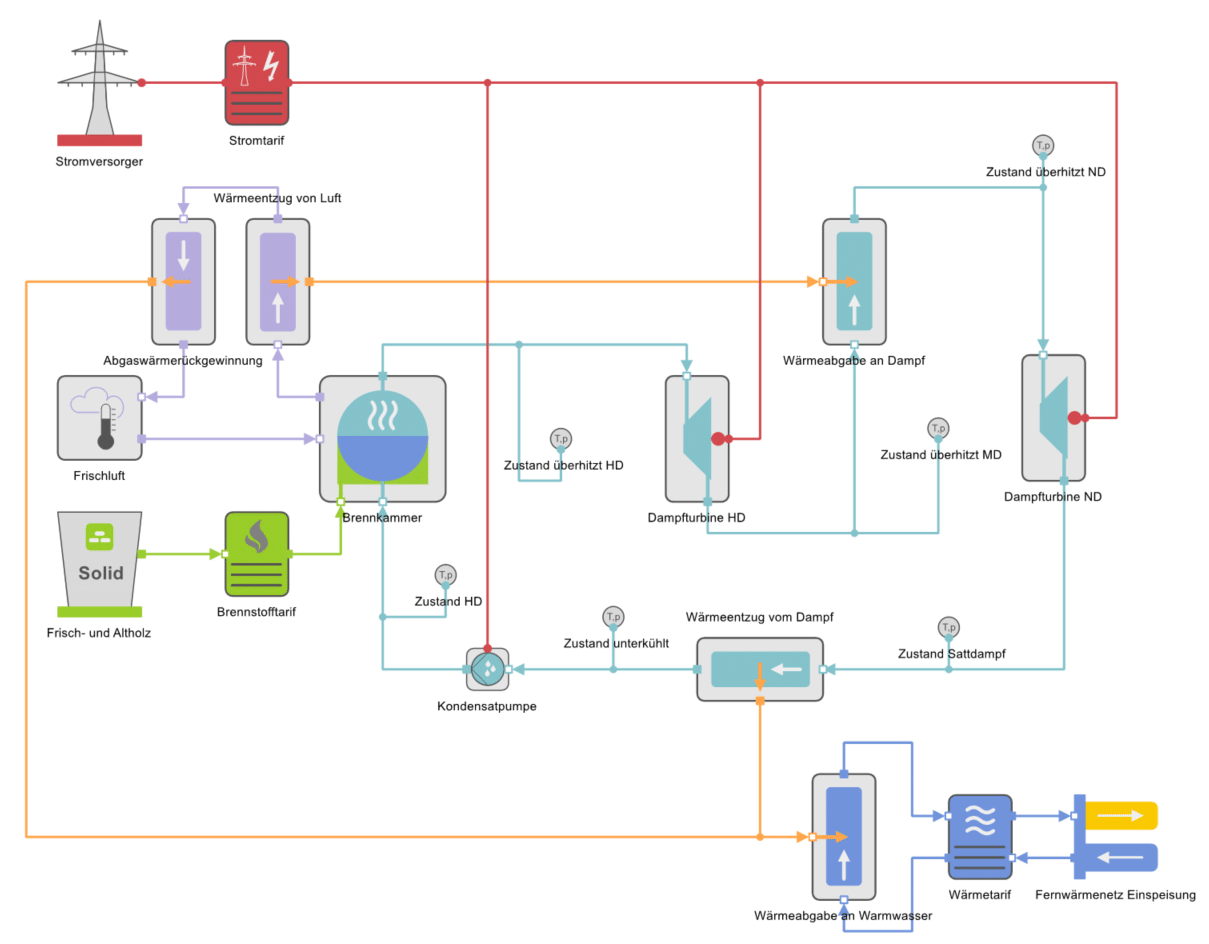

Variante 2 mit Wärmeauskopplung
In der zweiten Variante wird zusätzlich Wärme für ein Fernwärmenetz ausgekoppelt. Dazu wird der Kondensator durch einen Wärmeübertrager ersetzt.
