Das Tutorial 08 wurde im Zuge der Videoreihe Grundlagenschulung erstellt. Ein Gebäudeenergiesystem wird durch erneuerbare Energien erweitert. Es werden mehrere Varianten erstellt und hinsichtlich wirtschaftlicher Aspekte miteinander verglichen. Dazu werden ein Variantenvergleich und eine Parameterstudie durchgeführt.

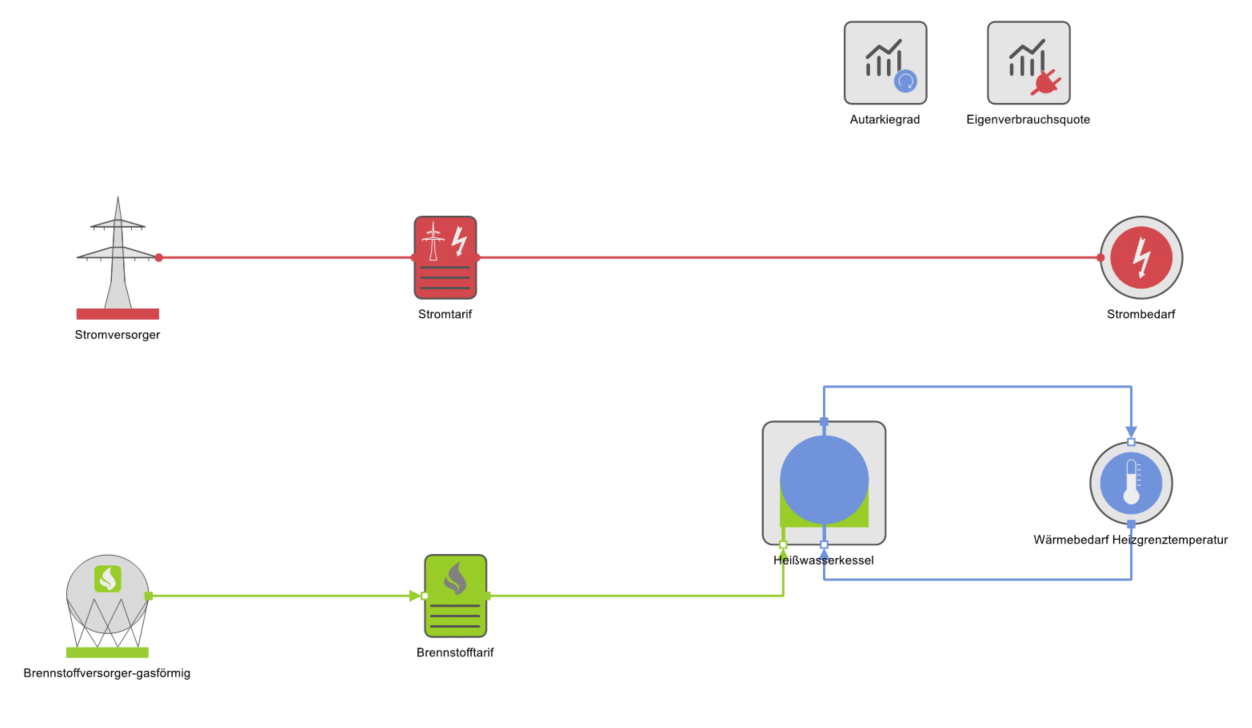

Ist-Zustand
Der Strom- und Wärmebedarf wird im Ist-Zustand durch einen Heißwasserkessel und den Netzbezug gedeckt.

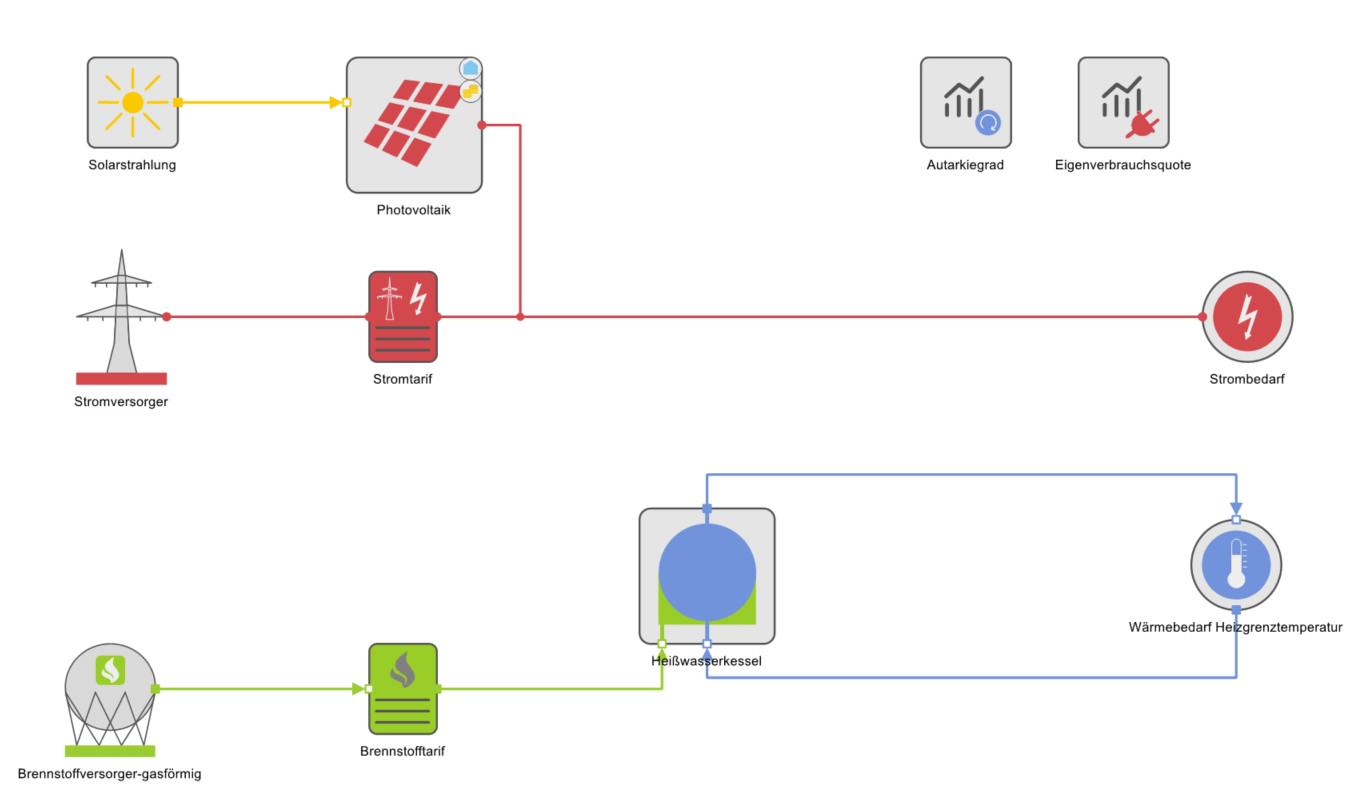

Variante Photovoltaik (PV)
In der Variante Photovoltaik (PV) wird eine Photovoltaikanlage ergänzt.

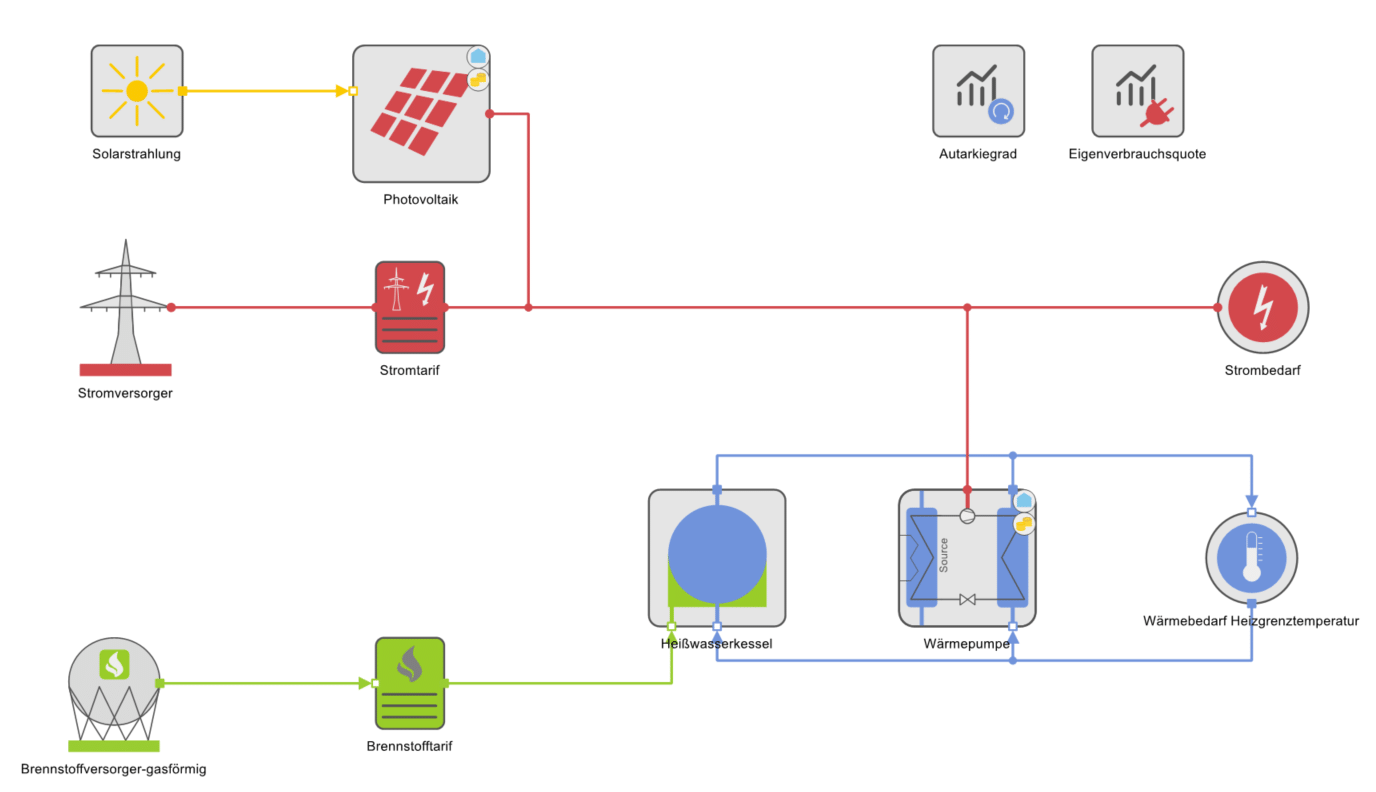

Variante PV + Wärmepumpe (WP)
In der zweiten Variante wird das System um eine Wärmepumpe erweitert. Die Leistungsabgabe der Wärmepumpe wird temperaturabhängig simuliert.

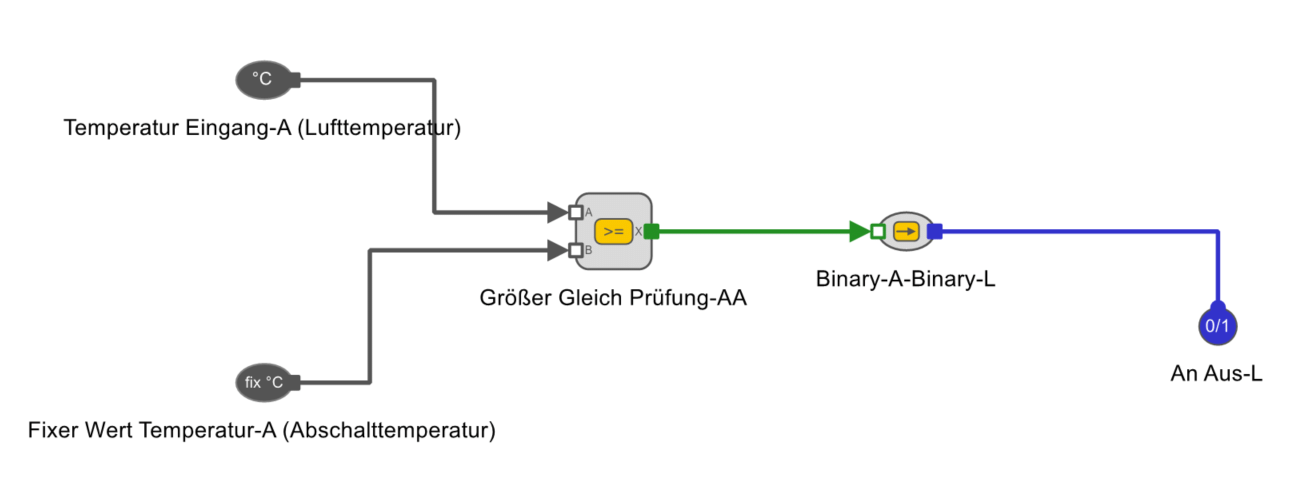

Variante PV + WP (ER)
In der dritten Variante wird zusätzlich eine Steuerung implementiert, durch welche die Wärmepumpe ab- bzw. angeschaltet wird, wenn die Lufttemperatur eine fixe Temperatur (die Abschalttemperatur) unter- bzw. überschreitet.

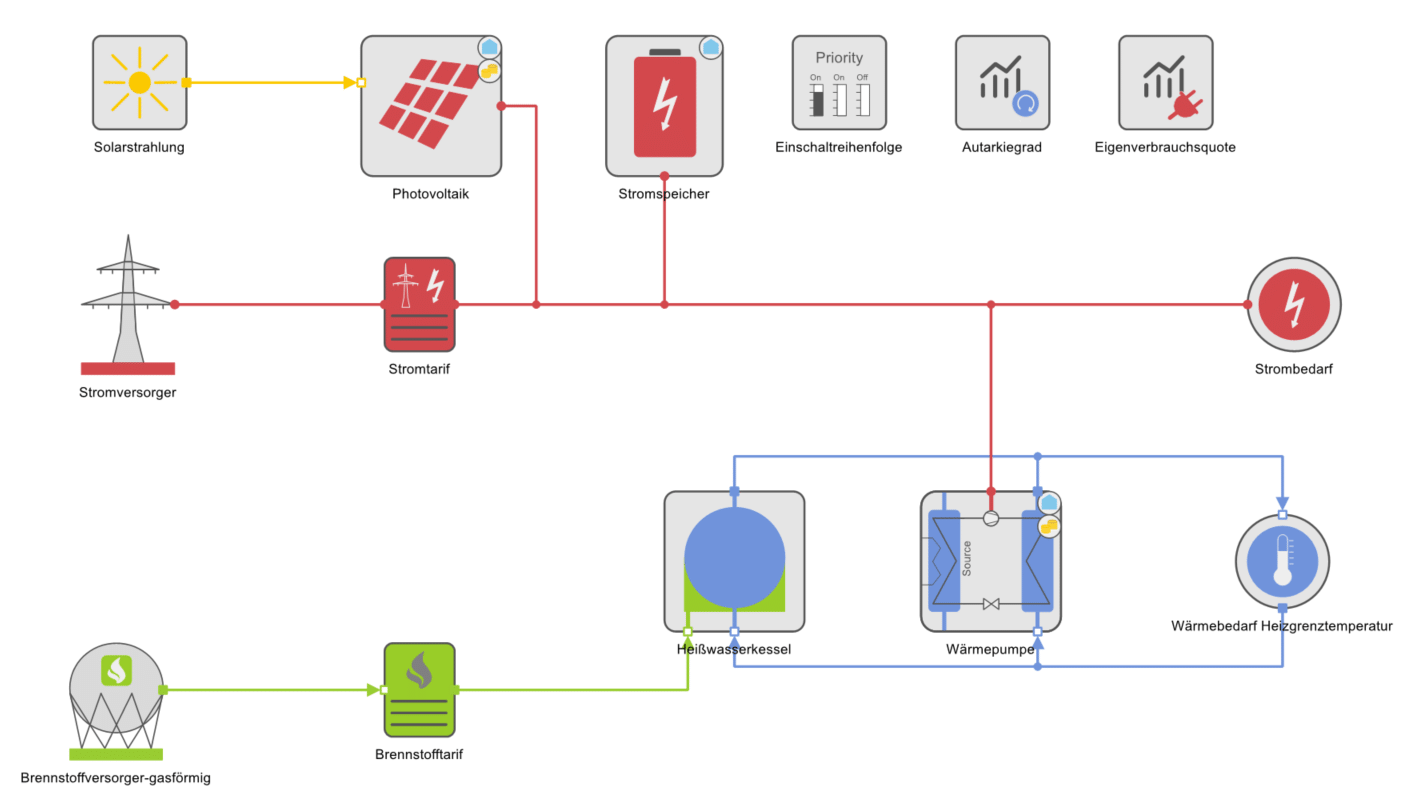

Varianten PV + WP+ Batterie
In den weiteren Varianten wird eine Batterie als kurzzeitiger Stromspeicher hinzugefügt. Dieses Energiesystem wird einmal unter Verwendung einer Einschaltreihenfolge (ER) und einmal mit einem Look-Ahead simuliert.
Kennzahlen
Der Autarkiegrad und die Eigenverbrauchsquote steigen durch den Ausbau des Energiesystems an.
Variantenvergleich
Der Variantenvergleich stellt die Wirtschaftlichkeitsdaten der Varianten denen des Ist-Zustands gegenüber. Mit jeder zusätzlichen Anlage werden die CO2-Emissionen sowie der Cashflow gesenkt. Die Amortisationszeit liegt in allen Varianten unter 10 Jahren.
Parameterstudie
In der Parameterstudie wird die Größe der Photovoltaikanlage in der Variante mit einem Stromspeicher variiert. Die Auswirkungen auf wirtschaftliche Kennzahlen sowie Einsparungen an CO2-Emissionen werden analysiert.
